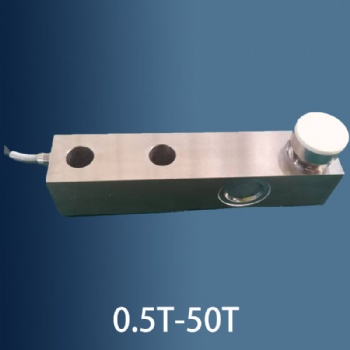

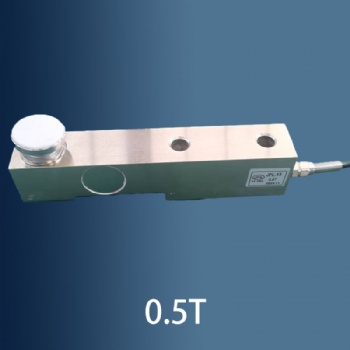

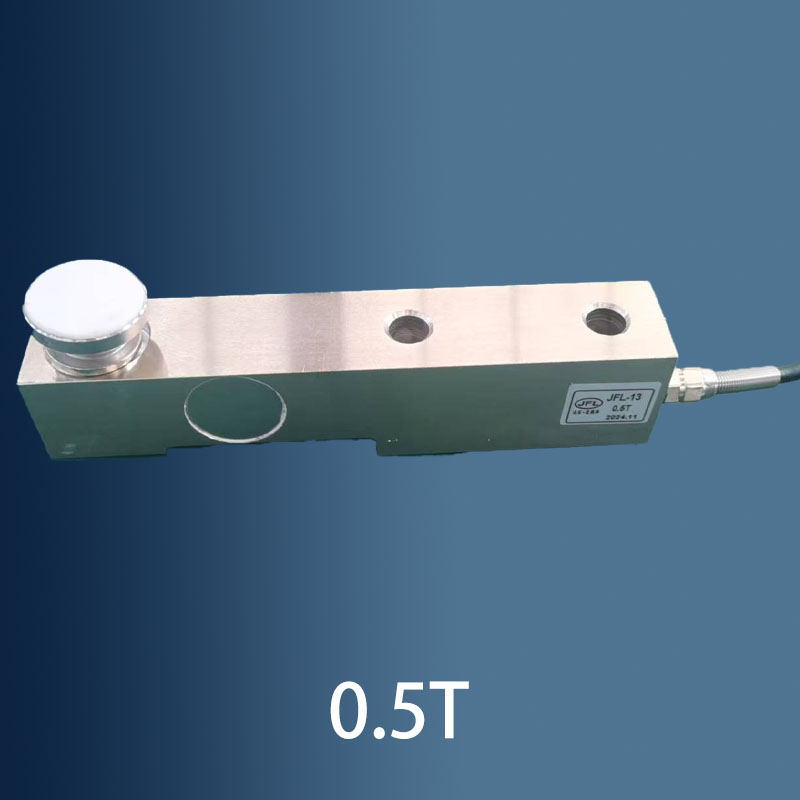

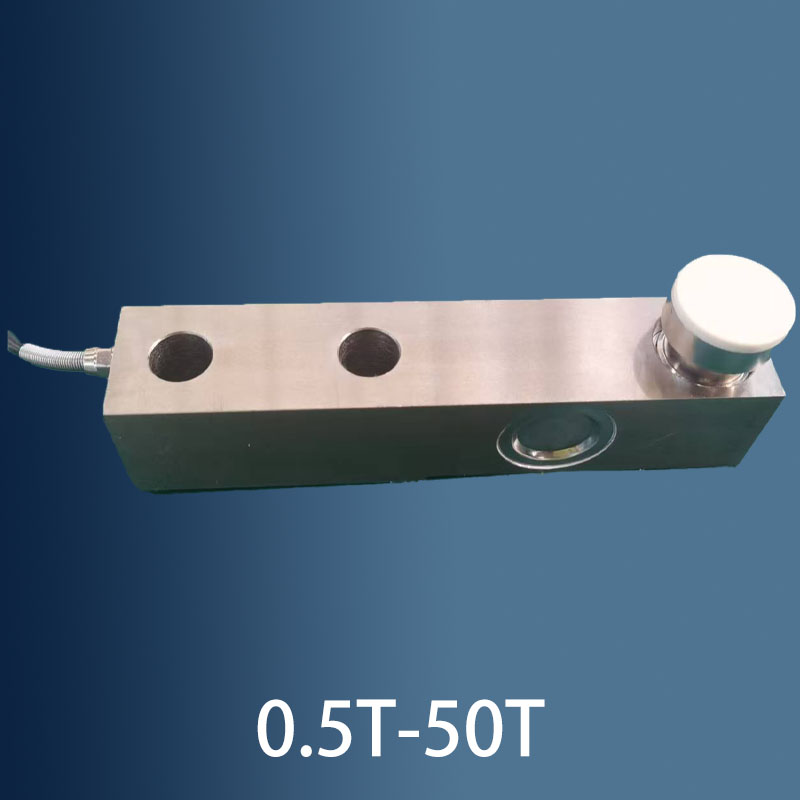

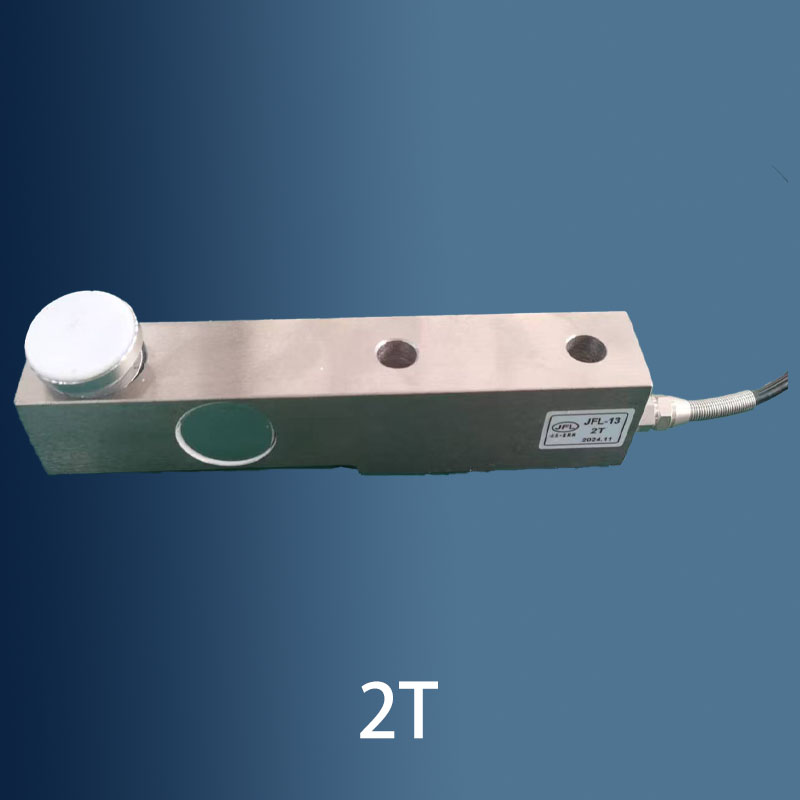

JFL-13悬臂梁称重传感器
一、产品综述
l 悬臂梁称重传感器，结构简单
l 安装方便、可靠性强、寿命长、精度高、性价比高
l 可定做数字传感器
l 用于汽车衡、平台秤、轨道衡、料塔等称重设备。
二、技术参数
技术参数Technical parameters | ||
型号: JFL-13 | 材质: 优质合金钢 | |
量程: 0.5T-50T | 输出电阻:350±3Ω | |
输出灵敏度:2.0±10%MV/V | 输入电阻: 375±10Ω | |
零点输出:±1%FS | 综合误差:≤±0.03% | |
非线性: 0.03%FS | 重复性: 0.03%FS | |
激励电压:5-15V | 工作温度范围: -20℃ to +70℃ | |
安全过载:150% | 极限过载:200% | |
电缆规格: φ5.7x8m | 绝缘电阻:≥5000MΩ(50V) | |
接方方式: 红：电源 + ; 黑：电源 - ; 绿：信号 + ; 白：信号 - 可定做6线制 | ||

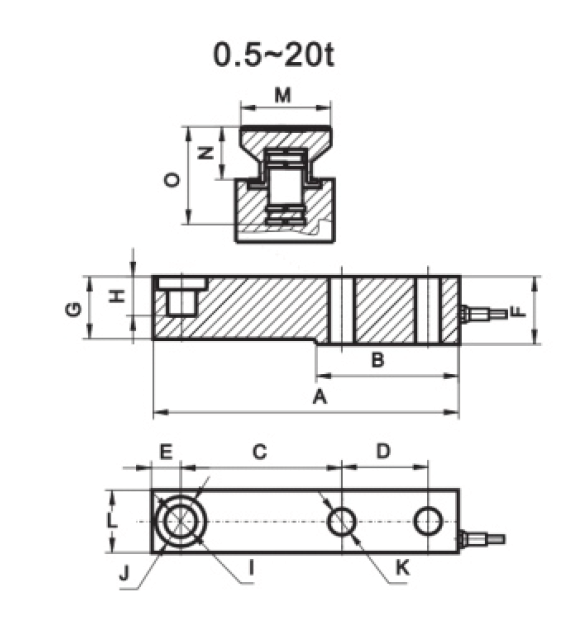

三、产品尺寸
P(t) | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | L1 |
0.5-3 | 203 | 95 | 98 | 64 | 22 | 43 | 37 | 30 | φ16 | φ32 | φ13 | 37 | φ35 | 10.4 | 44.9 | |
5,8 | 235 | 110 | 124 | 66 | 22 | 52 | 48 | 30 | φ22 | φ38 | φ21 | 48 | φ42 | 19.7 | 56.7 | |
10 | 279 | 133 | 140 | 82 | 32 | 67 | 60 | 20 | φ32 | φ48 | φ28 | 60 | φ57 | 55.7 | 80.7 | |
20 | 318 | 153 | 158 | 89 | 38 | 82.5 | 70 | 24 | φ38 | φ54 | φ34 | 70 | φ70 | 61 | 85 | |
30 | 374 | 189 | 181 | 76 | 44.5 | 115 | 90 | 32 | φ38 | φ54 | φ26 | 96 | φ70 | 53 | 91 | 51 |
50 | 416 | 210 | 196 | 92 | 48 | 143 | 100 | 32 | φ60 | φ44 | φ29 | 105 | φ85 | 65 | 102 | 56 |
四、部分使用场景
