JFL-TK8测力传感器
一、产品综述
精度高、稳定性好、低外形、广泛应用于液压机、测力、称重等行业。
二、技术参数
技术参数 Technical parameters | ||
1 | 型号 | JFL-TK8 |
2 | 量程(KN) | 0.5,5,10,20,50,100,200,300,500,600,1000,2000 |
3 | 综合精度 | 0.05%F.S,0.1%F.S. |
4 | 灵敏度 | 2.0 MV/V |
5 | 蠕变 | 0.05%F.S/30min |
6 | 零点输出 | ±1%F.S |
7 | 零点温度影响 | ±0.03%F.S/10℃ |
8 | 输出温度影响 | ±0.05%F.S/10℃ |
9 | 工作温度 | -10 to +65℃ |
10 | 输入阻抗 | 750±10Ω |
11 | 输出阻抗 | 700±5Ω |
12 | 绝缘电阻 | ＞5000MΩ |
13 | 安全过载范围 | 150% |
14 | 激励电压 | 10VDC |
15 | 材质 | 优质合金钢 |
16 | 接线定义 | 电源 +(红), 电源–(黑),信号+ (绿), 信号–(白) |

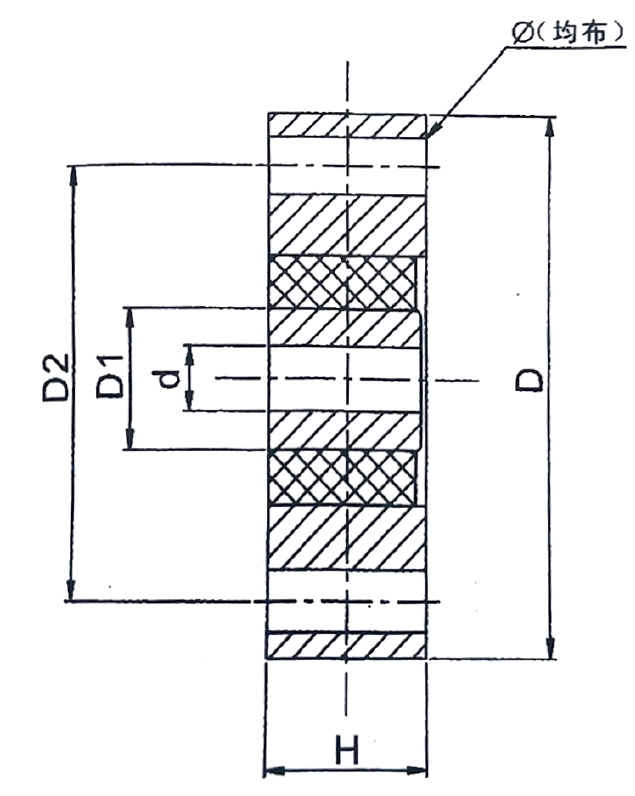

三、产品尺寸
量程(KN) | 量程(t) | d | D | D1 | D2 | H | Φ |
0.5-5 | 0.05-0.5 | 12 | 90 | 22 | 75 | 25 | 4xΦ7 |
10 | 1 | 12 | 100 | 26 | 80 | 30 | 4xΦ11 |
20 | 2 | 24 | 125 | 42 | 105 | 42 | 8xΦ11 |
50-100 | 5-10 | 24 | 150 | 48 | 122 | 45 | 8xΦ11 |
200-300 | 20-30 | 30 | 180 | 70 | 142 | 53 | 8xΦ13.5 |
500-600 | 50-60 | 36 | 235 | 90 | 190 | 60 | 8xΦ17.5 |
1000 | 100 | 36 | 300 | 105 | 236 | 70 | 8xΦ22 |
2000 | 200 | 36 | 350 | 130 | 300 | 90 | 8xΦ25 |
